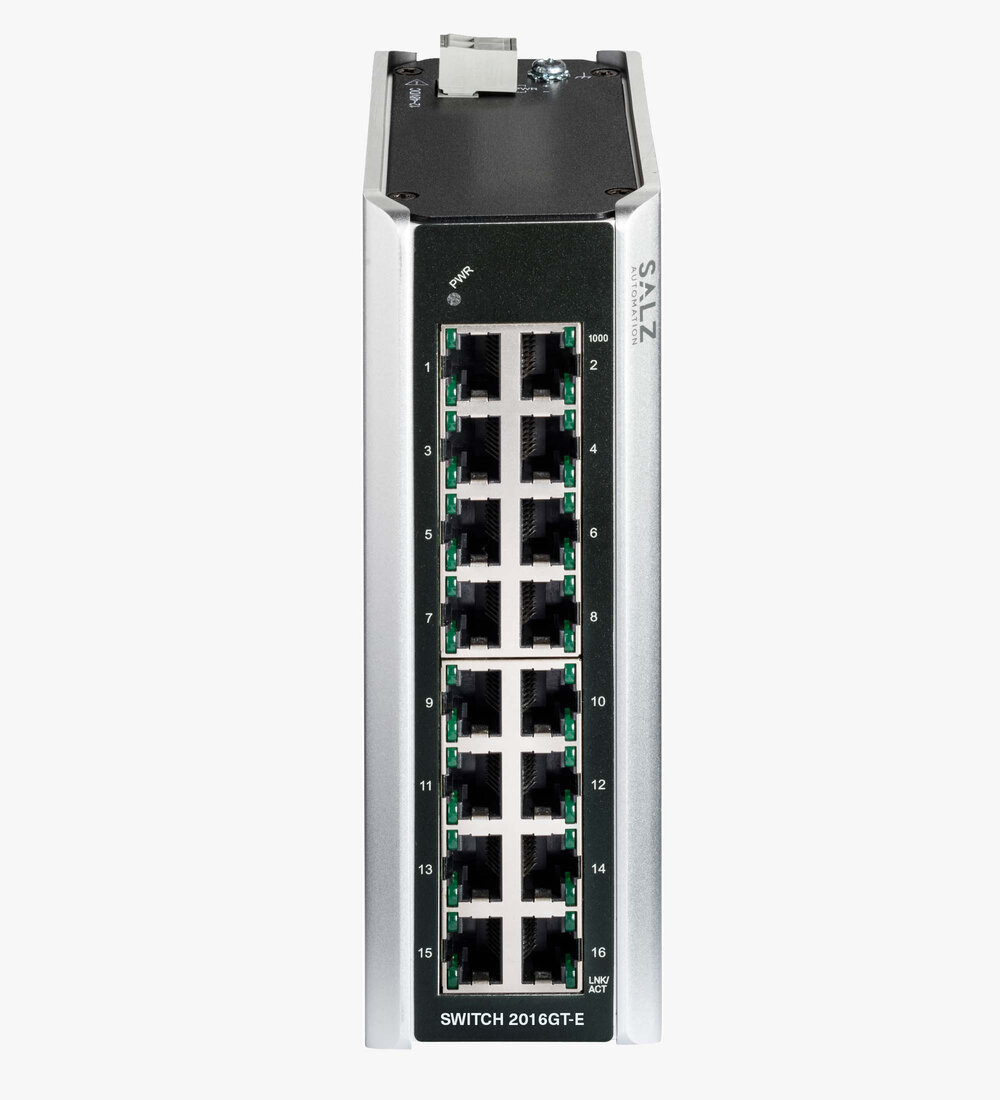

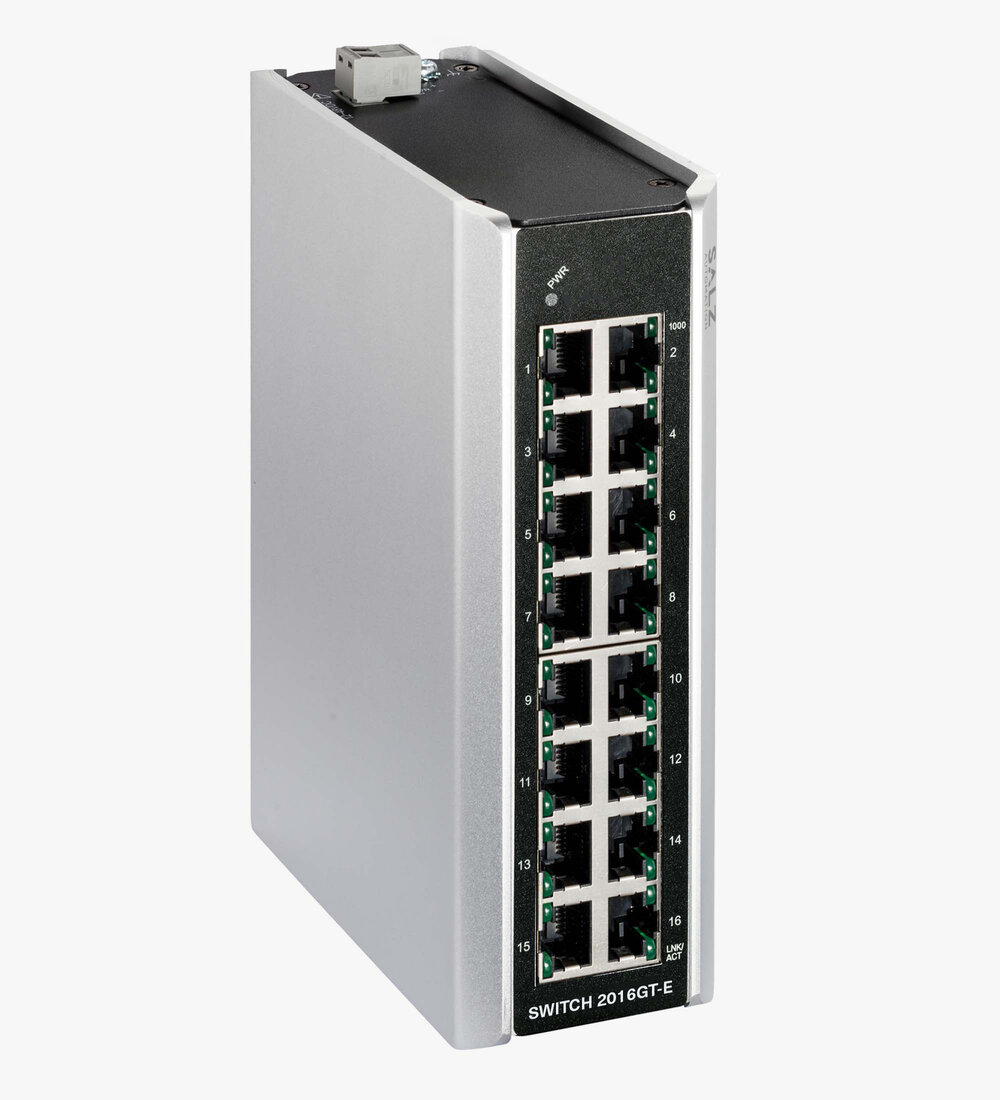

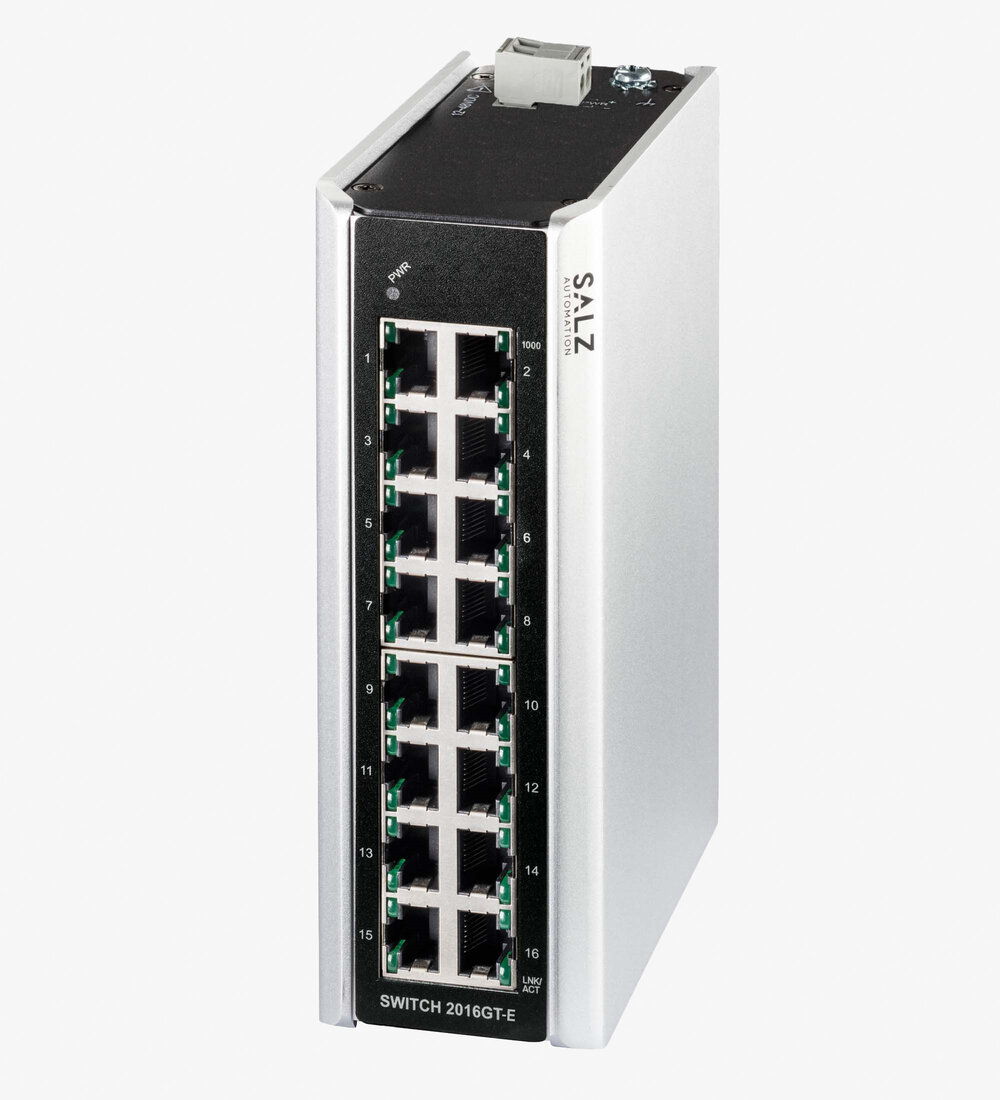

非管理型工业交换机 ECO 16 x 10/100/1000 RJ45
SWITCH 2016GT-E
16 口非管理型工业千兆以太网交换机
德国设计
职能
16 x 10/100/1000 RJ45 非管理型端口,流量控制,VLAN支持,Profinet QoS, 节能以太网,12...60 V DC, 宽度;55mm
特点
- Profinet的最佳带宽利用
- VLAN-支持
- 绿色以太网设计
- Breiter Temperaturbereich
有问题吗?
其他信息
SALZ Automation 的 16 端口工业千兆以太网交换机是一款非管理型工业千兆以太网交换机,专为适应重工业环境而设计。 SWITCH 2016GT-E 是一款采用了绿色以太网 IEEE802.3az - 节能以太网 (EEE) 设计的环保产品,可显著降低功耗和运营成本。该交换机采用坚固的 IP30 级外壳保护,即使在恶劣的环境中也能确保可靠和不间断的运行,使其成为工业应用的理想网络解决方案。基于 QoS,支持 Profinet 应用程序,是安全成本的最佳方式。 SWITCH 2016GT-E 配备 16 个 10/100/1000BASE-T 端口,支持千兆和快速以太网选项,具有自动 MDI/MDIX 和自动协商功能,可在选择您需要的连接类型时提供更大的灵活性。
除了高速数据传输外,该交换机还支持10K巨型帧以提高吞吐量。DIN导轨安装以及SWITCH 2016GT-E 的许多其他功能,满足了工业以太网网络的特殊需求。
IEEE标准
返回顶部
IEEE 802.3 |
10Base-T |
IEEE 802.3U |
100Base-TX |
IEEE 802.3AB |
1000Base-T |
IEEE 802.3 |
Nway Auto-negotiation |
IEEE 802.3X |
Flow Control |
IEEE 802.3AZ |
Energy Efficient Ethernet (EEE) |
IEEE 802.1P |
Quality of Service(QoS) |
介面
返回顶部
端口 (RJ45) |
16 x 10/100/1000Base-T |
LED 面板 |
PWR, 1000, LNK/ACT |
开关功能
返回顶部
巨型帧大小 |
10 k |
MAC 表大小 |
8 k |
L2转发速率 |
23.8 Mpps |
吞吐量 |
14,880 pps to 10 Mbps ports; 148,800 pps to 100 Mbps ports; 1,488,000 pps to 1000 Mbps ports |
交换矩阵 |
32 Gbps |
输入数据
返回顶部
输入电压范围 DC |
12 ... 60 V |
输入电流 |
1,5 A (12 V) |
最大功耗 |
18 W |
机械数据
返回顶部
外壳 |
Metal |
符合 EN 60715的DIN安装导轨 |
TH35 |
重量 |
840 g |
环境条件
返回顶部
环境温度 (运行) |
-40 °C ... 75 °C (UL: -40 °C ... 70 °C) |
环境温度 (存储/运输) |
-40 °C ... 85 °C |
工作湿度 (非冷凝) |
5 ... 95 % RH |
存储湿度 (非冷凝) |
5 ... 95 % RH |
尺寸
返回顶部
宽度(毫米) |
55 mm |
深度(毫米) |
119.9 mm |
高度(毫米) |
161.5 mm |
标准和法规
返回顶部
电磁干扰 (EMI) |
FCC Part 15 Subpart B class A; EN 55011 class A; EN 55032 class B; EN 61000-6-4 |
环境管理系统 (EMS) |
EN 55024; EN 61000-6-2; EN 61000-4-2 ( ESD ) : Level 3; EN 61000-4-3 ( RS ) : Level 3; EN 61000-4-4 ( Burst ) : Level 3; EN 61000-4-5 ( Surge ) : Level 3; EN 61000-4-6 (CS): Level 3; IEC61000-4-8(PFMF); EN 61000-4-11 |
冲击测试 |
IEC 60068-2-27 |
自由落体测试 |
IEC 60068-2-32 |
振动 |
IEC 60068-2-6 |
安全标准 |
UL61010 |
RoHS |
Yes |
16 x Gbit RJ45 端口
16 x 10/100/1000 BASE-T RJ45端口
Profinet的最佳带宽利用
该交换机可识别Profinet的帧,并确保以尽可能少的延迟进行优先转发。 因此,该交换机提高了带宽利用率,以确保数据被有效地传递给关键任务的应用,即使是在高流量的爆发期。
VLAN-支持
VLAN(虚拟局域网)将一个物理网络分离成虚拟子网。 使用VLAN的主要优点是减少整体通信负荷,并有可能以不同方式确定子网的优先次序。
绿色以太网设计
基于 IEEE802.3az 节能以太网 (EEE) 的绿色以太网技术。 这种环保设计允许交换机在低数据活动期间自动调整功耗并节省能源。
工业级 EMI/EMS
交换机需要足够坚固,以应对恶劣的现场条件,包括高压瞬变、严重冲击和振动,以及极高的温度。
IP30 金属防护外壳
坚固的 IP30 级铝制外壳可承受最高振动、重度冲击、湿度和极端温度。
易于安装“即插即用”
交换机在所有端口上具有 Auto-MDI/MDIX 和自动协商功能,可自动检测和配置链路上的最佳操作模式。 省去了用户设置或配置的过程,并简化了安装。
冲击/自由落体/振动认证
符合 IEC 60068 所有测试认证
Breiter Temperaturbereich

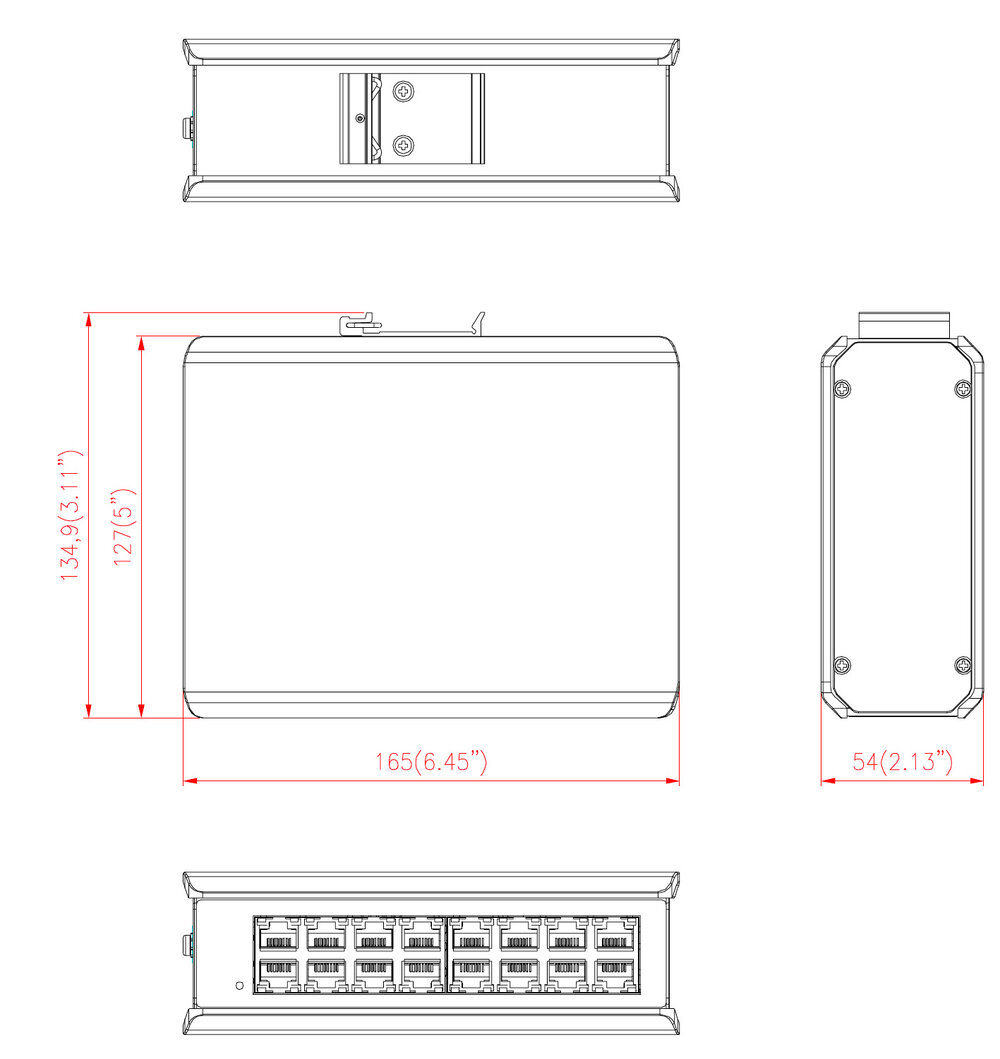

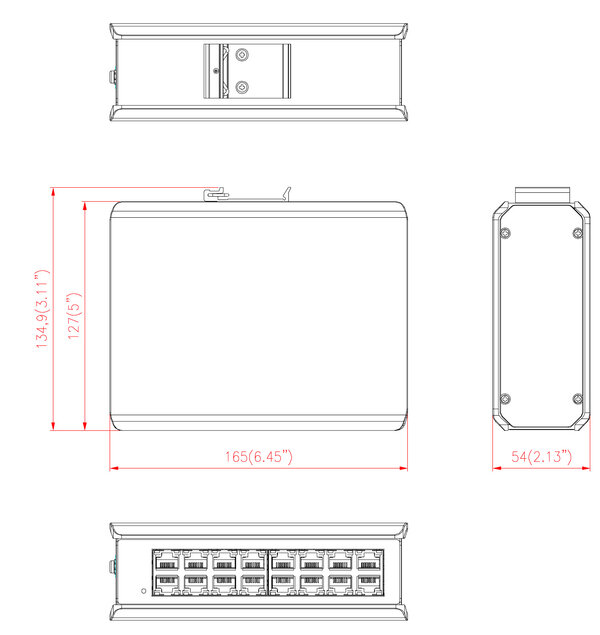

尺寸图
