非管理型工业交换机 8x 10/100/1000 RJ45 & 2 x GbE SFP
SWITCH 2008GT-2SFP
8 个RJ45 加 2个SFP 端口非管理型工业千兆以太网交换机
德国设计
职能
8 x 10/100/1000 RJ45 & 2 x GbE SFP 非管理型端口,风暴、流量控制,VLAN,用于Profinet, QOOSE 和 Ethernet-IP的QoS, LLDP, DIP拨码开关,报警输出,冗余电源,EEE, 22...53 V DC,宽度: 55mm
特点
2 x Gbit 以太网 SFP 端口
Profinet的最佳带宽利用
为EtherNet/IP提供最佳的带宽利用率
绿色以太网设计
有问题吗?
其他信息

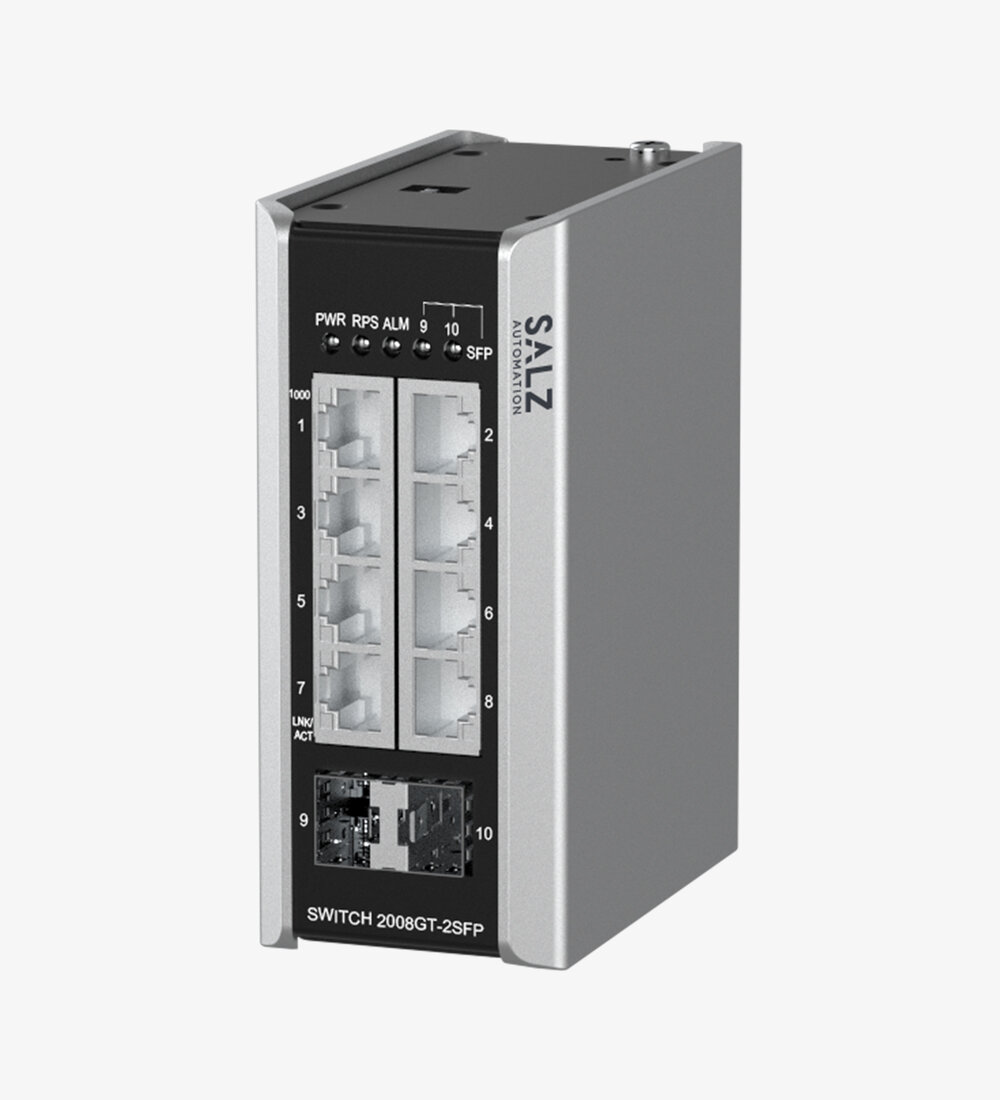

SWITCH 2008GT-2SFP 是一款含有 8 个10/100/1000Base-T 端口和 2 个千兆 SFP 插槽的非管理型工业千兆以太网交换机。 该交换机专为苛刻的工业环境而设计,可在 -40°C 至 75°C 的宽温度范围内运行,并能承受常规到高度的振动和冲击。 SWITCH 2008GT-2SFP 支持千兆和快速以太网速度,并提供简单的即插即用功能,具有自动 MDI/MDIX 和自动协商功能,可在选择您需要的连接类型时提供更大的灵活性。 此外,该交换机支持高级风暴控制和 QoS 功能,以确保以优化的网络流量传输关键数据。 使用 2 插槽千兆 SFP,可以通过以“菊花链”方式将两个或多个交换机级联在一起来扩展交换机。 为了在电力不足或事故的情况下提供保护,交换机提供冗余电源和内置继电器警报,以便即时通知电源和端口故障。
IEEE标准
返回顶部
IEEE 802.3
10Base-T
IEEE 802.3U
100Base-TX
IEEE 802.3AB
1000Base-T
IEEE 802.3
Nway Auto-negotiation
IEEE 802.3X
Flow Control
IEEE 802.3AZ
Energy Efficient Ethernet (EEE)
IEEE 802.1P
Quality of Service(QoS)
介面
返回顶部
端口 (RJ45)
8 x 10/100/1000Base-T
端口 (SFP)
2 x 1000 BASE-SX/LX SFP-Ports
拨码开关
Power voltage drop alarm setting (PWR & RPS), Voltage drop alarm setting
LED 面板
PWR, RPS, ALM, SFP, 1000, LNK/ACT
开关功能
返回顶部
巨型帧大小
10 k
MAC 表大小
8 k
L2转发速率
14.8 Mpps
吞吐量
14,880 pps to 10 Mbps ports; 148,800 pps to 100 Mbps ports; 1,488,000 pps to 1000 Mbps ports
交换矩阵
20 Gbps
输入数据
返回顶部
输入电压范围 DC
21.6 ... 52.8 V
输入电流
1 A
最大功耗
11 W
输出数据
返回顶部
触点容量 DC (阻性负载)
Alarm relay; 24 V, 1 A
机械数据
返回顶部
外壳
Metal
符合 EN 60715的DIN安装导轨
TH35
重量
480 g
环境条件
返回顶部
环境温度 (运行)
-40 °C ... 75 °C (UL: -40 °C ... 70 °C)
环境温度 (存储/运输)
-40 °C ... 85 °C
工作湿度 (非冷凝)
5 ... 95 % RH
存储湿度 (非冷凝)
5 ... 95 % RH
尺寸
返回顶部
宽度(毫米)
55 mm
深度(毫米)
99.6 mm
高度(毫米)
115.8 mm
标准和法规
返回顶部
电磁干扰 (EMI)
FCC Part 15 Subpart B class A; EN 55011:2016 calss A; EN 55032 class B; EN 61000-6-4
环境管理系统 (EMS)
EN 55024; EN 61000-6-2; EN 61000-4-2 ( ESD ) : Level 3; EN 61000-4-3 ( RS ) : Level 3; EN 61000-4-4 ( EFT ); EN 61000-4-5 ( Surge ) : Level 3; EN 61000-4-6 (CS): Level 3; IEC61000-4-8(PFMF)
冲击测试
IEC 60068-2-27
自由落体测试
IEC 60068-2-31
振动
IEC 60068-2-6
安全标准
UL61010
RoHS
Yes
8 x Gbit RJ45 端口
8 x 10/100/1000 BASE-T RJ45端口

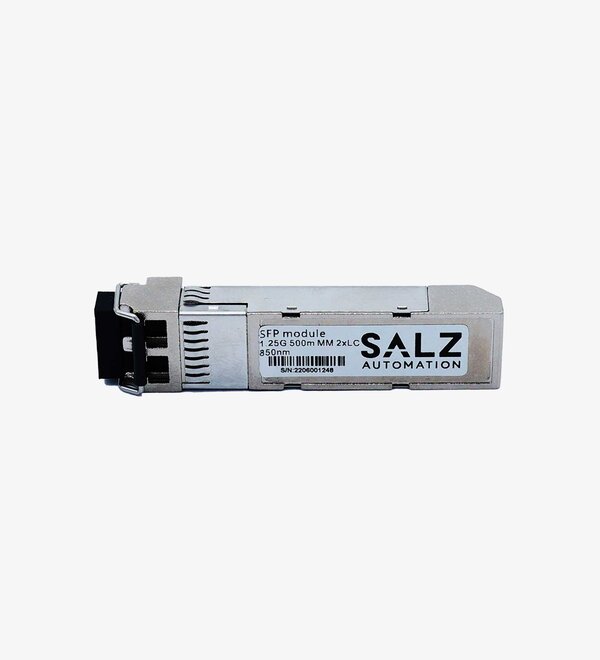

2 x Gbit 以太网 SFP 端口
2 x Gbit 以太网 SFP 端口
Profinet的最佳带宽利用
该交换机可识别Profinet的帧,并确保以尽可能少的延迟进行优先转发。 因此,该交换机提高了带宽利用率,以确保数据被有效地传递给关键任务的应用,即使是在高流量的爆发期。
为EtherNet/IP提供最佳的带宽利用率
该交换机可以识别EtherNet/IP的帧,并确保以最小的延迟进行优先转发。 因此,该交换机提高了带宽的利用率,以确保数据能有效地传送到关键任务的应用中,即使是在高流量的爆发期。
GOOSE的最佳带宽
该交换机可识别GOOSE(面向对象的通用变电站事件)帧,并确保以尽可能少的延迟进行优先转发。 因此,该交换机提高了带宽利用率,以确保数据被有效地传送到关键任务的应用中,即使是在高流量的爆发期。
基于端口的QoS
该交换机有两个集成的VIP端口(端口1和2),支持IEEE802.1p服务质量(QoS)。这两个端口对流量进行分类和优先排序,当流量到达时只从最高优先级的队列中发送,以确保流量的转发延迟尽可能小。
通过优先权实现最佳的带宽利用
IEEE 802.1p规范定义了计算机网络中不同优先级数据的传输。 交换机识别高优先级的数据,并更快地转发它。 这允许区分更重要的数据和不太重要的数据,并确保稳定的网络流量和高可用性。
风暴控制
交换机计算在指定时间间隔内收到的某种类型的数据包的数量,并将测量结果与预定的阈值进行比较。
流量控制
当使用流量控制技术时,接收设备可以发送一个所谓的PAUSE帧。 这将导致发射器停止发送新数据。 其结果是减少丢帧,从而减少网络负荷,提高可用性。
VLAN-支持
VLAN(虚拟局域网)将一个物理网络分离成虚拟子网。 使用VLAN的主要优点是减少整体通信负荷,并有可能以不同方式确定子网的优先次序。
冗余电源
如果主电源出现故障,交换机会立即由第二个冗余电源进行供电,确保工业环境中关键应用的网络服务持续运行。
拨码开关配置
拨码开关可打开/关闭外部报警或冗余电源,无需任何软件。
工业级 EMI/EMS
交换机需要足够坚固,以应对恶劣的现场条件,包括高压瞬变、严重冲击和振动,以及极高的温度。
IP30 金属防护外壳
坚固的 IP30 级铝制外壳可承受最高振动、重度冲击、湿度和极端温度。
易于安装“即插即用”
交换机在所有端口上具有 Auto-MDI/MDIX 和自动协商功能,可自动检测和配置链路上的最佳操作模式。 省去了用户设置或配置的过程,并简化了安装。
冲击/自由落体/振动认证
符合 IEC 60068 所有测试认证
Breiter Temperaturbereich
绿色以太网设计
基于 IEEE802.3az 节能以太网 (EEE) 的绿色以太网技术。 这种环保设计允许交换机在低数据活动期间自动调整功耗并节省能源。
SNMP Trap Functionality
In a network, the issues that impact network performance can be quickly resolved with the Network-Switch most accepted and enhanced traffic management protocols such as SNMP v1/v2c/v3 which gives an enhanced approach for real-time traffic analysis, remote-monitoring and management of individual switches within an industrial network, this avoids high OPEX. The Switch is assimilated with intelligent e-mail alarm system and SNMP Trap functionality to detect system abnormality along with Faster Troubleshooting. In addition to this, the device maintains a system log for the subsequent analysis of abnormal and unwanted flaws.
