E-stop 安全继电器, 2 N/C 瞬时触点, 2 N/C 延时触点,延时 0.03 ... 30 s

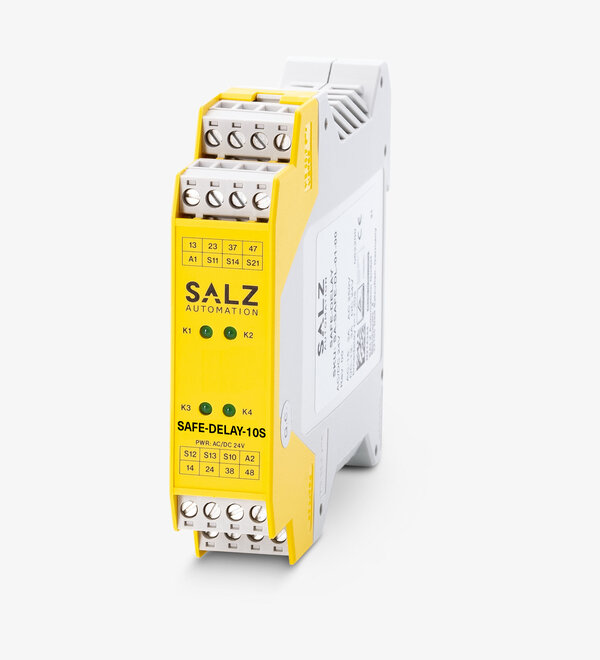

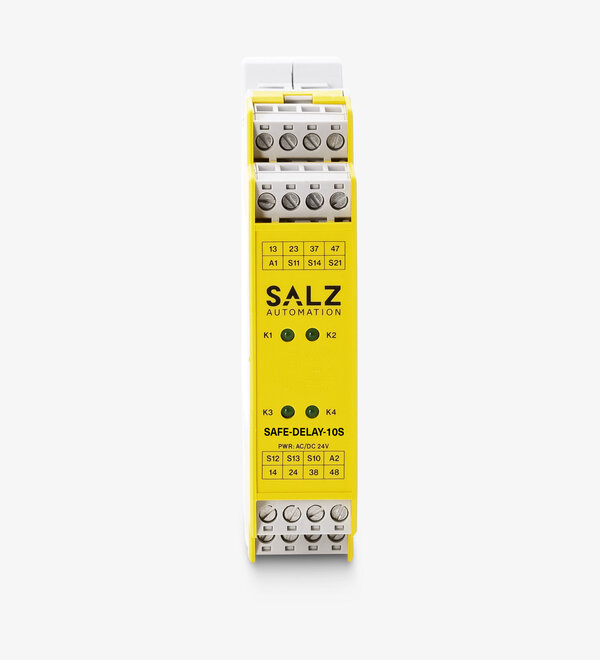

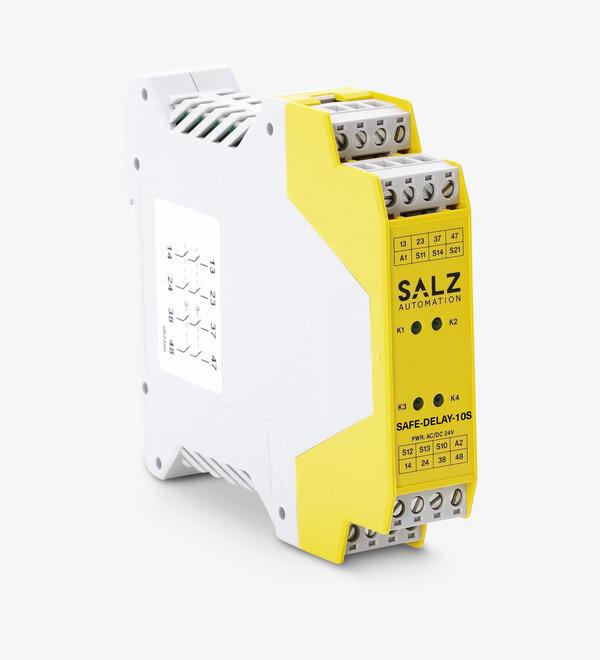

SAFE-DELAY-10S
带延时功能的可用于急停、安全门开关以及安全光栅监控的安全继电器
德国设计
德国生产
职能
2 瞬时安全输出触点,2 延时安全输出触点,延时最高可达30秒;单/双通道输入;自动/手动启动,安全等级高达 SIL 3 / Cat. 4, PL e, 24 V AC/DC,宽度: 22.5 mm
特点
- 2个N/O安全触点 - 延迟关闭
- 2个N/O安全触点
- 手动启动
- PL e,类别4(EN ISO 13849-1)
有问题吗?
订货号:
SA-SAFE010S-DL-01-00
其他信息
SAFE-DELAY是一款带有瞬时和延时触点的安全继电器,可用于对急停、安全门开关以及安全光栅的监控。安全等级高达SIL 3 和 类别4,PL e,符合EN 62061和ISO 13849标准,并获得TÜV认证。单/双通道输入,带/不带交叉回路检测,自动/手动启动,2 瞬时安全输出触点,2 延时安全输出触点,延时最高可达30秒。额定输入电压:24V AC/DC,最大开关容量 250V AC / 6A,可插拔式螺钉接线端子
标准和法规
返回顶部
符合标准 |
EN 60204-1; EN ISO 13849-1; IEC 62061 |
额定冲击耐受电压 (控制电压/ 触点) |
2.5 kV |
介电强度 |
4 kV |
额定绝缘电压 |
250 V |
污染等级 |
2 |
过电压类别 |
3 |
输入数据
返回顶部
额定工作电压 |
24 V AC / DC |
最大功耗 |
AC 5.3 VA / DC 4.7 W |
输入电压范围 DC |
21.6 ... 26.4 V |
输入电压范围 AC |
21.6 ... 26.4 V |
频率 |
50 ... 60 Hz |
S11端控制电压 |
24 V DC |
最大接线长度 |
1000 m (0.75 mm²) |
恢复时间 |
< 500 ms |
输出数据
返回顶部
安全触点 (瞬时) |
2 NO |
最大开关电压 |
250 V AC |
触点容量 AC (阻性负载) |
250 V, 2000 VA, 8 A |
触点容量 230 V AC-15 |
250 V, 3 A |
触点容量 DC (阻性负载) |
30 V, 240 W, 8 A |
触点容量 24 V DC-13 |
24 V, 3 A |
热电流 |
Max. 15 A total (see datasheet) |
最小接触负载 |
5 V, 10 mA |
外部保险丝 |
10 A gG (NO) |
最大接通延迟 |
< 30 ms |
最大关断延迟 |
10 sec. fix |
继电器触点材料 |
AgSnO2 |
继电器机械寿命 (次) |
1 x 10⁷ |
机械数据
返回顶部
线宽 |
0.14 ... 2.5 mm² |
紧固力矩 (最小值/最大值) |
0.5 Nm / 0.6 Nm |
重量 |
229 g |
符合 EN 60715的DIN安装导轨 |
TH35 |
环境条件
返回顶部
防护等级 |
IP20 |
环境温度 (运行) |
-15 °C ... +40 °C |
环境温度 (存储/运输) |
-15 °C ... +85 °C |
工作海拔高度 |
< 2000 m |

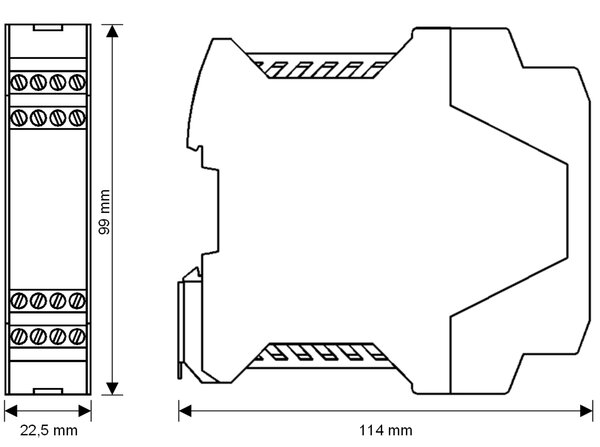

尺寸
返回顶部
宽度(毫米) |
22.5 mm |
高度(毫米) |
99 mm |
深度(毫米) |
114 mm |

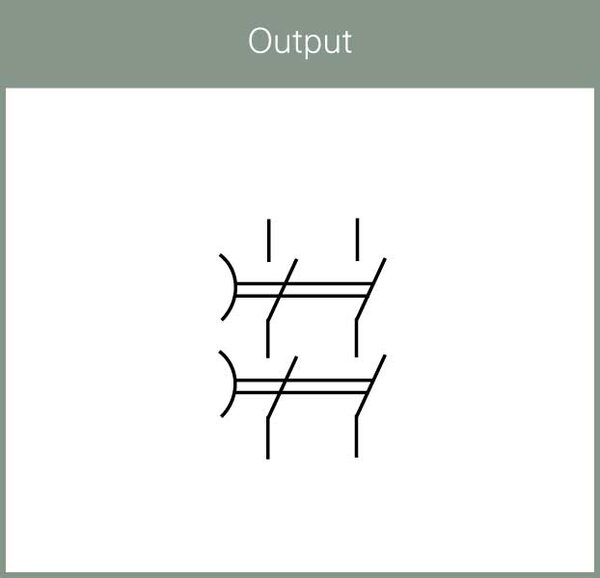

2个N/O安全触点 - 延迟关闭
0 - 30秒可调的延迟安全触点,例如,在机器停止后解锁门。
2个N/O安全触点
两个冗余的继电器触点在发生单一故障时不会导致安全的丧失
自动启动
自动重新启动应用程序
手动启动
手动启动电路,重新启动应用程序
急停开关监控
监测一个或两个通道的紧急停止按钮
安全门监控
可以监控带有一个或两个N/C触点的安全门开关
非接触式开关监控
可以监测带有PNP或OSSD输出的非接触式安全开关
光幕监控
可以监测具有安全OSSD输出的光幕
单通道输入
有可能为单通道应用布线
双通道输入
冗余输入以创建高达Cat.4电路的应用
反馈环路
接触器的外部N/C触点可以在反馈回路中被监控
周期性测试
输出触点、内部逻辑和输入电路在任何开关周期都要进行测试
交叉电路检测
安全模块检测输入电路中的交叉电路和接地故障
PL e,类别4(EN ISO 13849-1)
通过TÜV认证,达到PL e/4类标准
SIL CL 3 (EN 62061 / IEC 61508)
通过TÜV认证,达到SIL 3
外壳带有可插拔式接线端子

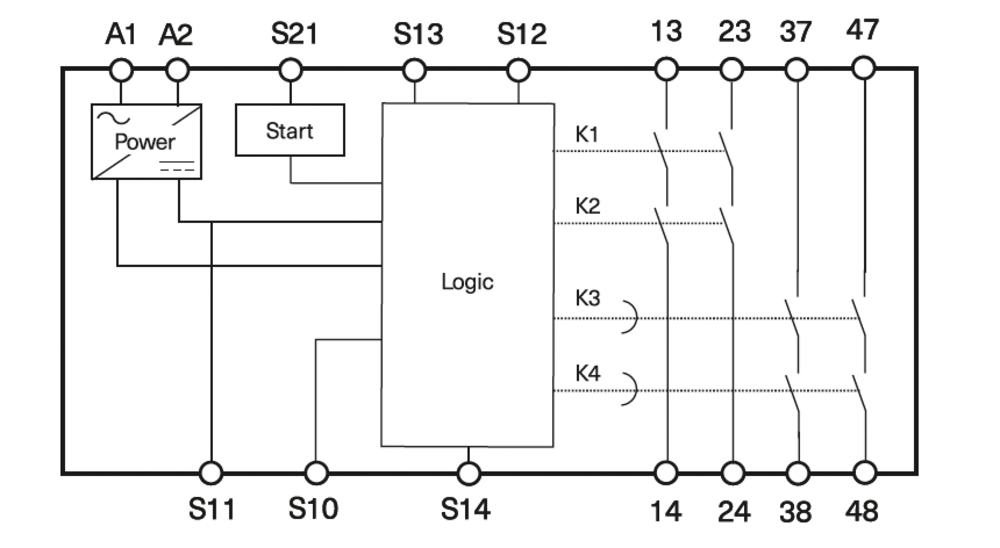

SAFE-DELAY 接线图
单通道急停,带接地故障监控
(类别1,PL c / SIL 1)

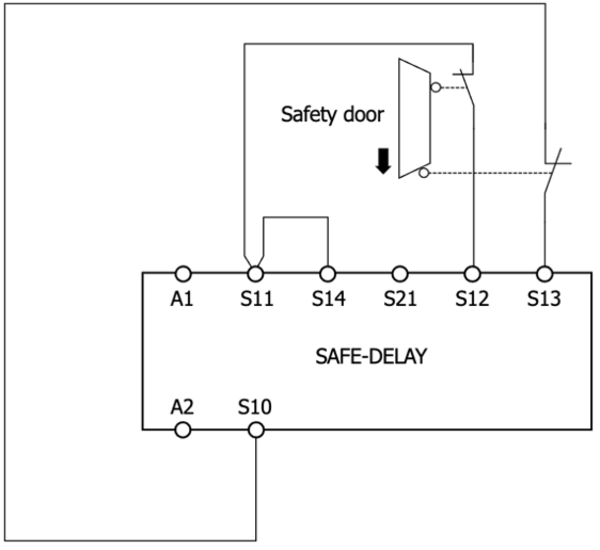

双通道安全门监控,带短路和接地故障监控 (类别 4, PL e / SIL 3)

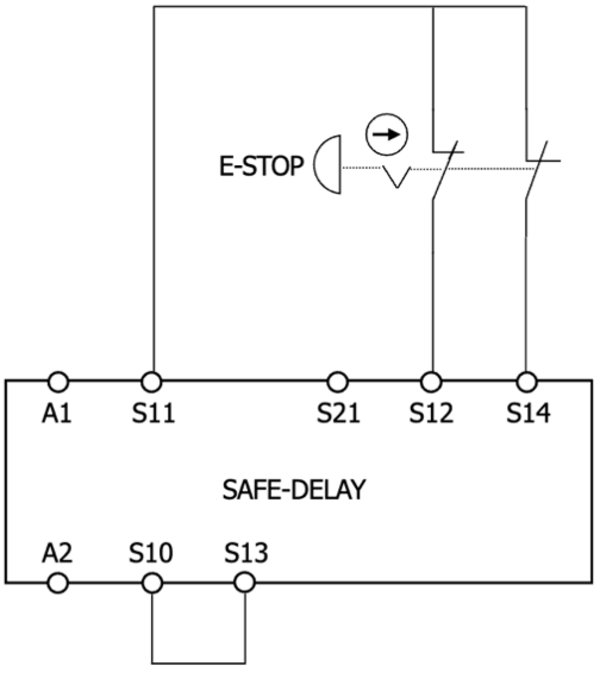

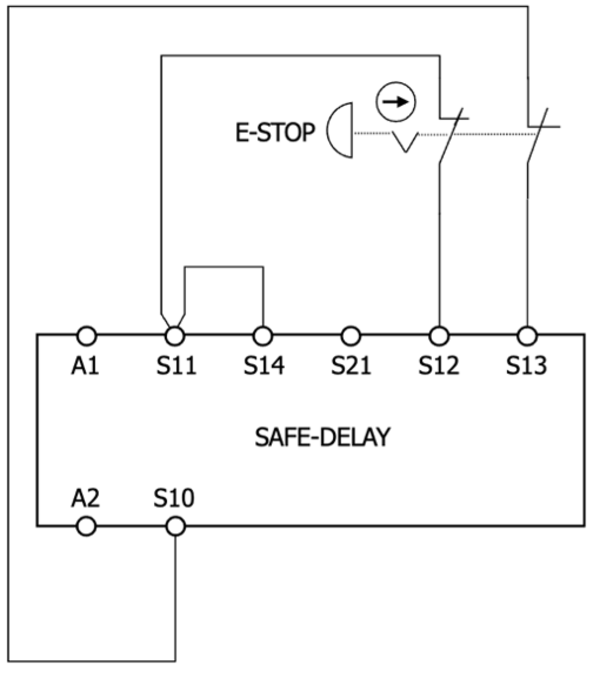

双通道急停,带短路和接地故障监控 (类别 4, PL e / SIL 3)
双通道急停,带自身有短路监控的PNP输出 / OSSD输出 (类别4,PL e / SIL 3)
前提条件:信号发生器满足 PL e / SIL 3 的要求。
Safety Characteristics according to EN ISO 13849-1
Load per contact DC 13 - 24 V |
≤ 0.1 A |
≤ 1 A |
≤ 2 A |
Use duration T₁₀d [years] |
20 |
20 |
20 |
Category (non delayed contacts) |
4 |
4 |
4 |
Category (delayed contacts) |
3 |
3 |
3 |
Performance Level PL |
e |
e |
e |
PFHd [1/h] (non delayed contact) |
4.22 x 10⁻⁸ |
4.22 x 10⁻⁸ |
4.22 x 10⁻⁸ |
PFHd [1/h] (delayed contact) |
8.84 x 10⁻⁸ |
8.84 x 10⁻⁸ |
8.84 x 10⁻⁸ |
nop [Cycles per year] |
≤ 500,000 |
≤ 350,000 |
≤ 100,000 |
